3.3.1. Podzespoły instalacji wysokiego napięcia

  • System pojazdu elektrycznego wykorzystuje prąd stały o napięciu do ok. 400 V. System może być gorący podczas uruchamiania systemu, podczas pracy oraz po wyłączeniu pojazdu. Uważaj zarówno na wysokie napięcie, jak i wysoką temperaturę. Przestrzegaj poleceń podanych na tabliczkach ostrzegawczych umieszczonych na pojeździe.

  • Nie demontuj, nie usuwaj ani nie wymieniaj elementów instalacji wysokiego napięcia, łączących ich przewodów ani ich złączy, ponieważ może to spowodować poważne oparzenia lub wstrząs elektryczny, które mogą doprowadzić do ciężkich obrażeń lub śmierci. Przewody wysokiego napięcia są oznaczone kolorem pomarańczowym.

  • Instalacja wysokiego napięcia w tym pojeździe nie zawiera żadnych części przeznaczonych do serwisowania przez użytkownika. W razie konieczności naprawy oddaj swój pojazd do specjalisty w zakresie napraw pojazdów LEAF, takiego jak certyfikowany dealer pojazdów elektrycznych NISSAN.

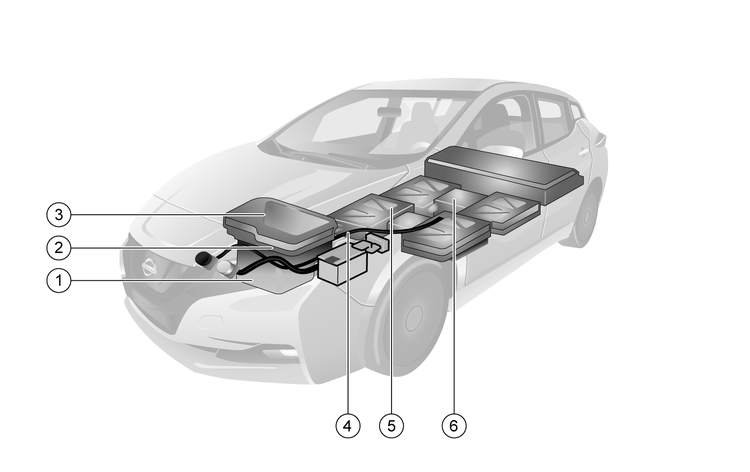

  • 1.Silnik trakcyjny i przekładnia redukcyjna
  • 2.Falownik silnika trakcyjnego
  • 3.Moduł dystrybucji zasilania (PDM)
  • (Ładowarka, przetwornik DC/DC, skrzynka rozdzielcza)
  • 4.Wiązki przewodów wysokiego napięcia (pomarańczowe)
  • 5.Akumulator litowo-jonowy
  • 6.Wtyczka serwisowa
