4.3.2.5. Normalne ładowanie za pomocą przewodu NISSAN trybu 3 (jeśli na wyposażeniu)
Przewodu NISSAN trybu 3 można używać ze stacją normalnego ładowania z gniazdem zasilającym pojazdu elektrycznego. Twój dealer pojazdów elektrycznych NISSAN może służyć radą w temacie dostępności przewodu w Twoim kraju. Przewód NISSAN trybu 3 jest przewodem ładowania dedykowanym dla pojazdów elektrycznych i może być używany z publicznymi stacjami normalnego ładowania i niektórymi wersjami domowych jednostek ładowania.
Przed rozpoczęciem ładowania należy dokładnie zapoznać się z instrukcjami zamieszczonymi na stacji normalnego ładowania.

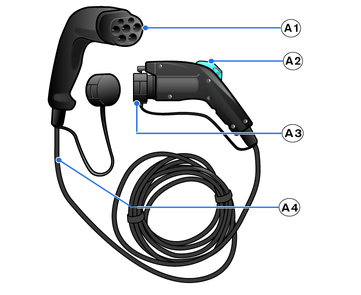

Kabel NISSAN trybu 3
- A1Wtyczka typu 2 (ze złączem męskim)
- Podłącz wtyczkę do gniazda zasilającego stacji normalnego ładowania.
- A2Złącze normalnego ładowania z przyciskiem zwalniającym (ze złączem żeńskim)
- Podłącz złącze normalnego ładowania do gniazda normalnego ładowania.
- A3Osłona ochronna (jeśli na wyposażeniu)
- A4Przewód
Dane techniczne kabla NISSAN trybu 3 (typ 1)
Wtyczka typu 2 zgodnie z normą IEC62196–2
Złącze ładowarki normalnej typu 1 zgodnie z normą IEC62196–2
Prąd znamionowy: 32 A
Napięcie znamionowe: 250 V
Stopień ochrony (IP): IP24 rozłączony / IP44 podłączony

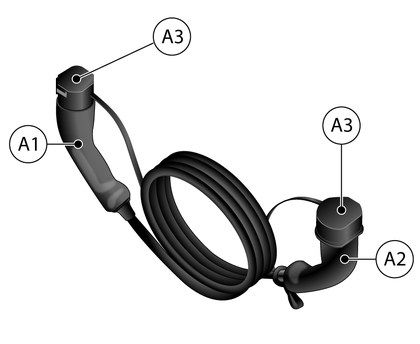

- A1Wtyczka typu 2 (ze złączem męskim)
- Podłącz wtyczkę do gniazda zasilającego stacji normalnego ładowania.
- A2Złącze normalnego ładowania (ze złączem żeńskim)
- Podłącz złącze normalnego ładowania do gniazda normalnego ładowania.
- A3Osłona ochronna (jeśli na wyposażeniu)
Dane techniczne kabla NISSAN trybu 3 (typ 2)
Wtyczka typu 2 zgodnie z normą IEC62196–2
Złącze ładowarki normalnej typu 2 zgodnie z normą IEC62196–2
Prąd znamionowy: 32 A
Napięcie znamionowe: 250 V
Stopień ochrony (IP): IP24 rozłączony / IP44 podłączony
Przewód NISSAN trybu 3 nie wymaga elementu sterującego na przewodzie, ponieważ komunikacja bezpieczeństwa jest prowadzona bezpośrednio pomiędzy stacją normalnego ładowania a pojazdem.
Nie demontuj, nie naprawiaj i nie modyfikuj przewodu NISSAN trybu 3.
Nie dotykaj złączy elektrycznych przewodu NISSAN trybu 3.
Nie pozwalaj dzieciom dotykać ani obsługiwać przewodu NISSAN trybu 3 bez nadzoru dorosłych.
Środki ostrożności podczas użytkowania przewodu NISSAN trybu 3
Nie wyginaj, nie skręcaj i nie ciągnij silnie za przewód, ani nie stawaj na nim. W przypadku wystąpienia nieprawidłowego działania bądź usterki:
Nie używaj przewodu NISSAN trybu 3 w przypadku wystąpienia nieprawidłowego działania bądź usterki, takiej jak wystąpienie głębokiego przecięcia, pęknięcia lub innego uszkodzenia a także korozji kabla.
Jeśli ładowanie zostaje przerwane wskutek poruszania kablem, istnieje możliwość, że przewód jest uszkodzony. W takim przypadku należy natychmiast zaprzestać użytkowania przewodu NISSAN trybu 3.
Natychmiast zaprzestań użytkowania przewodu NISSAN trybu 3, jeśli zauważysz nieprawidłowość jego działania, występowanie nietypowego zapachu, dymu lub dziwnych dźwięków podczas ładowania pojazdu.
Obchodź się ostrożnie z przewodem NISSAN trybu 3. Nie narażaj przewodu NISSAN trybu 3 na upadek ani gwałtowne wstrząsy, nie dopuszczaj do zanurzania go w wodzie.
Środki ostrożności podczas przechowywania przewodu NISSAN trybu 3
Nie przechowuj przewodu NISSAN trybu 3 w miejscu narażonym na bezpośrednie działanie promieni słonecznych.
Nie przechowuj przewodu NISSAN trybu 3 w miejscu narażonym na działanie deszczu i wiatru.
Pamiętaj, aby na czas przechowywania kabel NISSAN trybu 3 był zabezpieczony zaślepką ochronną, tak aby styki złącza normalnego ładowania nie były narażone na kontakt z pyłem i innymi zanieczyszczeniami.
Na czas przechowywania przewód NISSAN trybu 3 nie powinien być skręcony.
