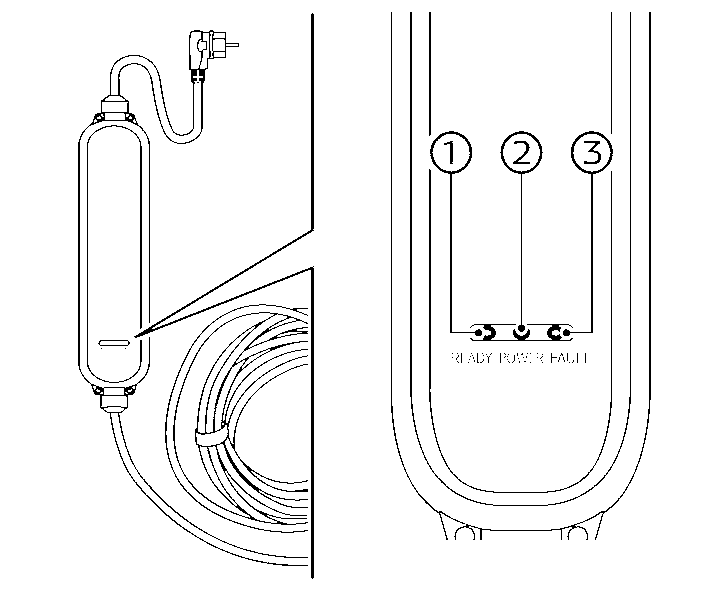

4.5.2. Lampka kontrolna jednostki sterującej NISSAN EVSE (sprzęt do ładowania pojazdów elektrycznych) (jeśli na wyposażeniu)

(1) READY: ZIELONY

(2) POWER: POMARAŃCZOWY

(3) FAULT: CZERWONY

Podczas normalnego ładowania za pomocą przewodu NISSAN EVSE stan ładowania, jak również usterkę sprzętu EVSE można rozpoznać na podstawie lampek kontrolnych na jednostce sterującej.

GOTOWOŚĆ	ZASILANIE	BŁĄD	Stan i czynności do wykonania
●	●	●	Wszystkie lampki kontrolne zaświecą się w celu wykonania 0,5-sekundowej kontroli, gdy przewód EVSE zostaje najpierw podłączony do gniazda wyjściowego.
●	OFF	OFF	Przewód EVSE jest podłączony do gniazda wyjściowego. Jeśli złącze normalnego ładowania jest podłączone do gniazda normalnego ładowania pojazdu, ładowanie zostało zakończone albo ustawiony jest regulator czasowy ładowania (patrz Regulator czasowy ładowania ).
●	●	OFF	Wykonywane jest ładowanie pojazdu.
OFF	OFF	OFF	Brak mocy w gnieździe wyjściowym. Sprawdź wyłącznik zasilania gniazda. Jeśli zasilanie w gnieździe nie wykazuje nieprawidłowości i żadna z lampek kontrolnych nie zapala się przez 0,5 sekundy, jednostka EVSE może być uszkodzona. Zakończ użytkowanie i niezwłocznie skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
○	●	OFF	Jednostka EVSE nie może wykryć odpowiedniego uziemienia gniazda wyjściowego, umożliwiającego niezawodne ładowanie pojazdu elektrycznego. Skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
○	OFF	OFF
○	○	●	Obwód wykrywania temperatury we wtyczce domowej EVSE jest uszkodzony. Stan lampki kontrolnej: Wyłączona = ładowanie zatrzymane, miga = prąd ładowania jest ograniczony. EVSE ogranicza prąd ładowania. Skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
○	OFF	●
○	○	○	EVSE wykrył nadmierne nagrzewanie się wtyczki. Stan lampki kontrolnej: Wyłączona = ładowanie zatrzymane, miga = prąd ładowania jest ograniczony. Przewód EVSE ogranicza prąd ładowania ze względów bezpieczeństwa. Może to być spowodowane usterką gniazda zasilającego. Zaprzestań użytkowania gniazda i skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN. Jeśli to samo wskazanie ma miejsce po sprawdzeniu gniazda, skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN w celu uzyskania dalszych informacji.
○	OFF	○
●	○	●	Występuje usterka obwodów wewnętrznych przewodu EVSE. Zaprzestań niezwłocznie użytkowania i skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
●	OFF	●
●	OFF	○	EVSE wykrywa upływ prądu lub błąd sygnału PWM. Należy natychmiast zaprzestać używania kabla EVSE. Skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN w celu sprawdzenia wyposażenia EVSE i pojazdu.

Znaczenie	Lampka WŁ.	Miganie	Lampka WYŁ.
Symbol	●	○	OFF

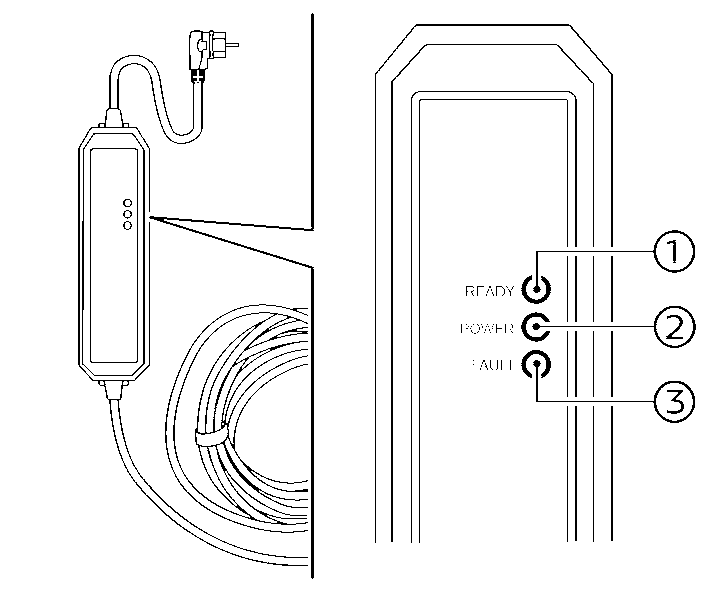

Typ B:

GOTOWOŚĆ	ZASILANIE	BŁĄD	Stan i czynności do wykonania
●	●	●	Wszystkie lampki kontrolne zaświecą się w celu wykonania 0,5-sekundowej kontroli, gdy przewód EVSE zostaje najpierw podłączony do gniazda wyjściowego.
●	OFF	OFF	Przewód EVSE jest podłączony do gniazda wyjściowego. Jeśli złącze normalnego ładowania jest podłączone do gniazda normalnego ładowania pojazdu, ładowanie zostało zakończone albo ustawiony jest regulator czasowy ładowania (patrz Regulator czasowy ładowania ).
●	●	OFF	Wykonywane jest ładowanie pojazdu.
OFF	OFF	OFF	Brak mocy w gnieździe wyjściowym. Sprawdź wyłącznik zasilania gniazda. Jeśli zasilanie w gnieździe nie wykazuje nieprawidłowości i żadna z lampek kontrolnych nie zapala się przez 0,5 sekundy, jednostka EVSE może być uszkodzona. Zakończ użytkowanie i niezwłocznie skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
○	●	OFF	Jednostka EVSE nie może wykryć odpowiedniego uziemienia gniazda wyjściowego, umożliwiającego niezawodne ładowanie pojazdu elektrycznego. Skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
○	OFF	OFF
○	○	●	Obwód wykrywania temperatury w skrzynce sterującej lub wtyczce EVSE jest uszkodzony. Stan kontrolki POWER: Wyłączona = ładowanie zatrzymane, miga = prąd ładowania jest ograniczony. EVSE ogranicza prąd ładowania. Skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
○	OFF	●
○	○	○	EVSE wykrywa nadmierne nagrzewanie się skrzynki sterującej lub wtyczki. Stan kontrolki POWER: Wyłączona = ładowanie zatrzymane, miga = prąd ładowania jest ograniczony. Przewód EVSE ogranicza prąd ładowania ze względów bezpieczeństwa. Wyciągnij wtyczkę z gniazdka, odczekaj chwilę, a następnie ponownie podłącz wtyczkę do gniazdka. Jeśli sygnalizacja wystąpi ponownie, natychmiast przerwij korzystanie z gniazdka i skonsultuj się z wykwalifikowanym elektrykiem. Jeśli to samo wskazanie ma miejsce po sprawdzeniu gniazda, skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN w celu uzyskania dalszych informacji.
○	OFF	○
●	○	●	Występuje usterka obwodów wewnętrznych przewodu EVSE. Zaprzestań niezwłocznie użytkowania i skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN.
●	OFF	●
●	OFF	○	EVSE wykrywa upływ prądu lub błąd sygnału PWM. Należy natychmiast zaprzestać używania kabla EVSE. Skontaktuj się z certyfikowanym dealerem pojazdów elektrycznych firmy NISSAN w celu sprawdzenia wyposażenia EVSE i pojazdu.

Znaczenie	Lampka WŁ.	Miganie	Lampka WYŁ.
Symbol	●	○	OFF
