8.6.1.1. Dostępne widoki
Linii prowadzących wskazujących odległość i linii szerokości pojazdu należy używać tylko jako odniesienia, kiedy pojazd znajduje się na płaskiej, twardej nawierzchni. Odległość, jaką widzisz na ekranie może się różnić od rzeczywistej odległości pomiędzy pojazdem a obiektami widocznymi na ekranie.
Używaj wyświetlonych linii i widoku z góry jako odniesienia. Liczba pasażerów, położenie pojazdu oraz stan i nachylenie drogi mają duży wpływ na wyświetlane linie i widok z góry.
Jeżeli opony w pojeździe zostaną wymienione na opony o innym rozmiarze, linie przewidywanego toru jazdy i widok z góry mogą być wyświetlane nieprawidłowo.
Podczas jazdy pod górę obiekty widoczne na monitorze znajdują się w rzeczywistości dalej, niż się wydają. Podczas jazdy w dół wzniesienia, obiekty widoczne na monitorze znajdują się w rzeczywistości bliżej, niż się wydają.
Obiekty wyświetlane w trybie widoku z tyłu wydają się być odwrócone względem ich obrazów widocznych w wewnętrznym lusterku wstecznym i lusterkach zewnętrznych.
Aby prawidłowo ocenić odległość od innych obiektów, używaj lusterek lub obserwuj obiekty bezpośrednio.
Z powodu użycia obiektywu szerokokątnego, odległość od obiektów przedstawionych na monitorze w trybie widoku z tyłu różni się od odległości rzeczywistej.
Podczas cofania na śliskiej nawierzchni lub drodze pokrytej śniegiem, linie przewidywanego toru jazdy i linie rzeczywistego kursu pojazdu mogą się różnić.
Widoczne na ekranie odległości pomiędzy liniami szerokości pojazdu i liniami przewidywanego toru jazdy są większe niż w rzeczywistości.

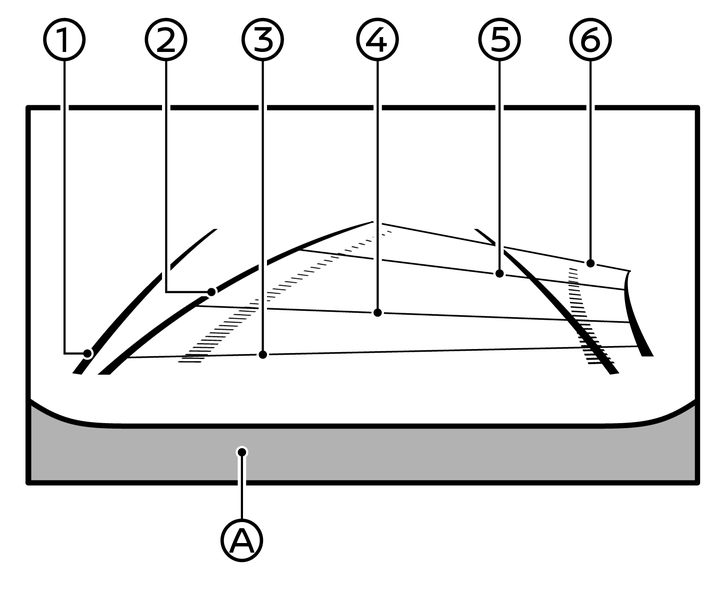

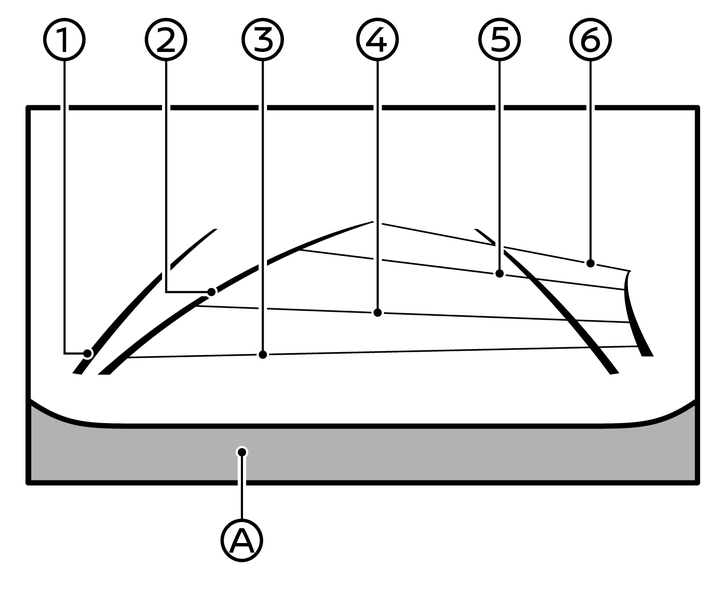

Widok z przodu i z tyłu
Na monitorze wyświetlane są linie (A), które wskazują przybliżoną szerokość pojazdu oraz odległość obiektów od linii nadwozia pojazdu.
Linie szerokości pojazdu (1):
Wskazują szerokość pojazdu.
Linie przewidywanego toru jazdy (2):
Wskazują przewidywany tor jazdy podczas manewrowania pojazdem. Linie przesuwają się w zależności od stopnia skrętu kierownicy.
Linie oznaczające odległość:
Wskazują odległości od nadwozia pojazdu.
Linia czerwona (3): około 0,5 m (1,5 ft)
Linia niebieska (4): około 1 m (3 ft)
Linia niebieska (5): około 2 m (7 ft)
Linia niebieska (6): około 3 m (10 ft)
Widok z przodu nie będzie wyświetlany, gdy prędkość pojazdu przekroczy 10 km/h (6 MPH).
Widok z góry
Widok z góry pomaga potwierdzić pozycję pojazdu i przewidywany tor jazdy do miejsca parkowania.
Ikona pojazdu (1) przedstawia jego pozycję. Odległość między obiektami widziana w trybie widoku z góry różni się od odległości rzeczywistej.
Linie przewidywanego toru jazdy (2) wskazują przewidywany tor jazdy podczas manewrowania pojazdem.
Obiekty w trybie widoku z góry są wyświetlane w odległości większej od rzeczywistej.
Obiekty wysokie, takie jak krawężnik lub pojazd, znajdujące się na granicy zasięgów kamer, mogą być przesunięte lub nie wyświetlone.
Obiekty znajdujące się powyżej kamery nie mogą być wyświetlone.
Gdy pozycja kamery ulegnie zmianie, widok z góry może być przesunięty.
Na granicach widoków linia na nawierzchni może być przesunięta i widoczna jako krzywa. Przesunięcie zwiększa się wraz z oddaleniem linii od pojazdu.
Widok boczny z przodu
Układ przełączników na rysunku dotyczy modeli z kierownicą po lewej stronie (LHD). W modelach z kierownicą po prawej stronie (RHD) układ ekranu jest odwrotny.

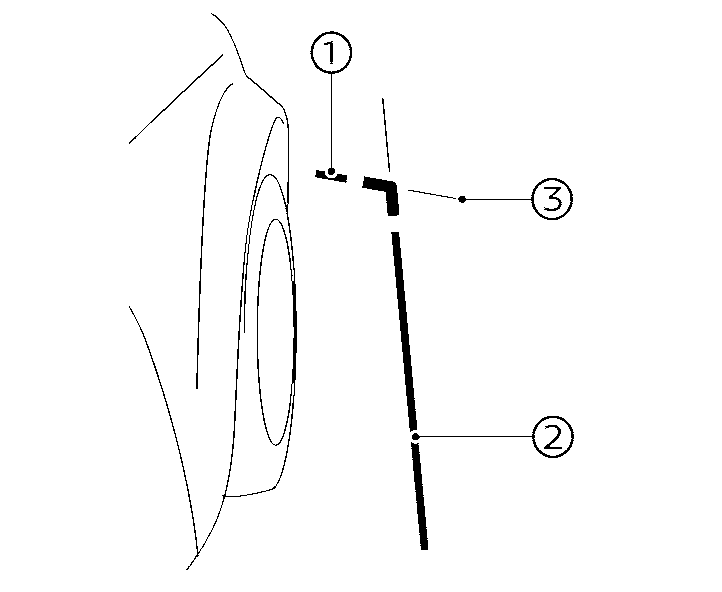

Linie prowadzące:
Na monitorze wyświetlane są linie prowadzące, które wyznaczają przybliżoną szerokość i przód pojazdu.
Linia przednia (1) wyznacza przednią część pojazdu.
Linia boczna (2) wyznacza szerokość pojazdu wraz z lusterkami zewnętrznymi.
Przedłużenia (3) obu linii, przedniej (1) i bocznej (2), przedstawione są jako niebieskie linie.
Kierunkowskaz może wyglądać na wyświetlaczu podobnie jak linia boczna. Nie jest to usterka.

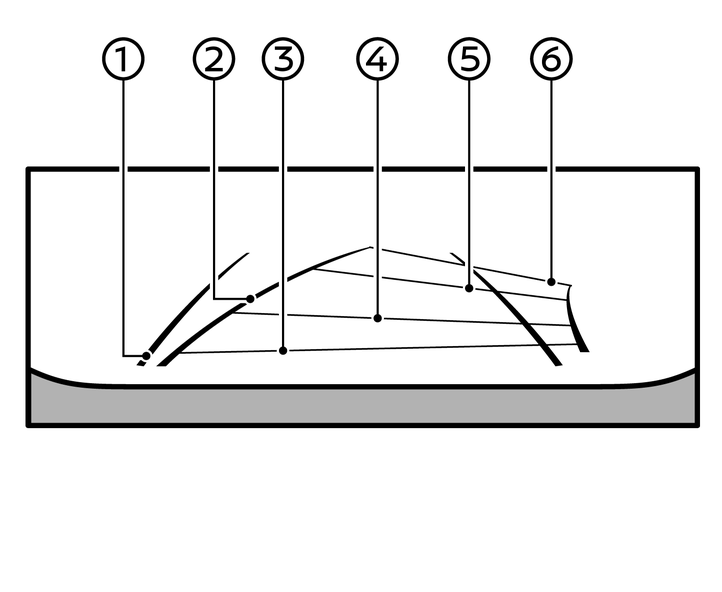

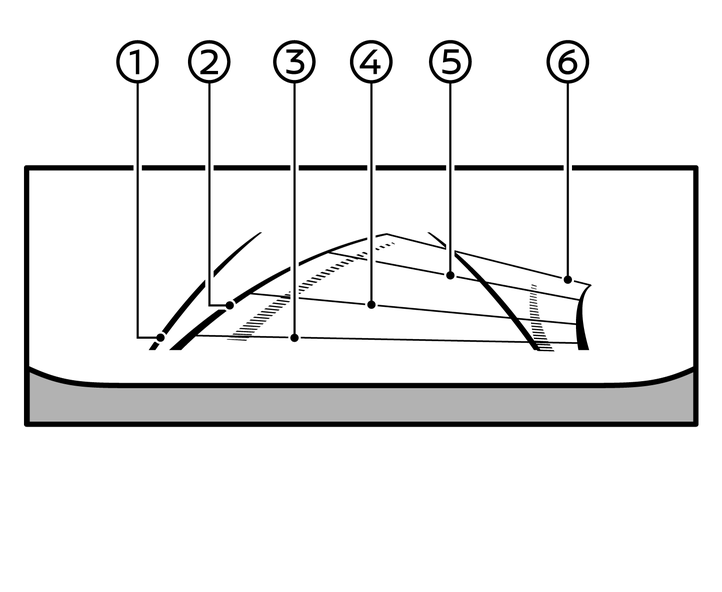

Panoramiczny widok z przodu/z tyłu pojazdu
Widok z przodu/z tyłu pojazdu zapewnia normalny widok na podzielonym ekranie, natomiast panoramiczny widok z przodu/z tyłu pojazdu umożliwia oglądanie szerszego obszaru na całym ekranie oraz kontrolę martwych kątów po prawej i lewej stronie pojazdu.
Linie szerokości pojazdu (1):
Wskazują przybliżoną szerokość pojazdu.
Linie przewidywanego toru jazdy (2):
Wskazują przewidywany tor jazdy podczas manewrowania pojazdem. Linie przesuwają się w zależności od stopnia skrętu kierownicy.
Linie oznaczające odległość:
Wskazują odległości od nadwozia pojazdu.
Linia czerwona (3): około 0,5 m (1,5 ft)
Linia niebieska (4): około 1 m (3 ft)
Linia niebieska (5): około 2 m (7 ft)
Linia niebieska (6): około 3 m (10 ft)
Widok panoramiczny z przodu nie będzie wyświetlany, gdy prędkość pojazdu przekroczy 10 km/h (6 MPH).
