5.9.1.2. Inteligentne lusterko wsteczne (jeśli na wyposażeniu)
Niestosowanie się do ostrzeżeń i wskazówek dotyczących właściwego użytkowania inteligentnego lusterka wstecznego może skutkować poważnymi obrażeniami lub śmiercią.
Inteligentne lusterko wsteczne służy zwiększeniu wygody kierowcy, jednak nie zwalnia go z obowiązku prawidłowego prowadzenia pojazdu. System nie obejmuje pewnych obszarów. Przed wykonaniem manewru należy sprawdzić obszar martwego pola inteligentnego lusterka wstecznego. Kierowca jest zawsze odpowiedzialny za bezpieczną jazdę.
Nie należy podejmować prób demontażu ani modyfikacji inteligentnego lusterka wstecznego, kamery ani przewodów. Może to doprowadzić do wypadku lub pożaru. W przypadku zauważenia dymu lub poczucia nietypowego zapachu z inteligentnego lusterka wstecznego należy bezzwłocznie zaprzestać użytkowania systemu. Skontaktuj się z przedstawicielem firmy NISSAN.
Nie wolno obsługiwać inteligentnego lusterka wstecznego podczas jazdy. Może to spowodować rozproszenie, utratę kontroli nad pojazdem i doprowadzić do groźnego wypadku i poważnych obrażeń ciała.
Nie należy wpatrywać się w ekran inteligentnego lusterka wstecznego przez długi czas podczas jazdy. Mogłoby to spowodować rozproszenie, utratę kontroli nad pojazdem i doprowadzić do groźnego wypadku i poważnych obrażeń ciała. Wpatrywanie się w ekran wyświetlacza podczas jazdy może również spowodować chorobę lokomocyjną u pasażerów.
Nie należy umieszczać zapalonego papierosa ani zapalniczki w pobliżu inteligentnego lusterka wstecznego, kamery ani przewodów. Może to spowodować pożar.
Należy pamiętać o prawidłowym ustawieniu inteligentnego lusterka wstecznego przed rozpoczęciem jazdy. Przełączyć system do trybu konwencjonalnego lusterka wstecznego i zająć prawidłową pozycję za kierownicą. Następnie ustawić lusterko tak, aby uzyskać prawidłowy widok tylnej szyby. Jazda bez uprzedniego wyregulowania położenia lusterka wstecznego może spowodować problemy z czytelnością ekranu w trybie inteligentnego lusterka wstecznego (trybie widoku kamery) wskutek odbić od powierzchni lusterka.
Jeśli lampka kontrolna lusterka zgaśnie w trybie inteligentnego lusterka wstecznego (tryb kamery), natychmiast przełącz system na tryb konwencjonalnego lusterka wstecznego. Jeśli lampka kontrolna nie zaświeci się po ponownym przełączeniu w tryb inteligentnego lusterka wstecznego, system może nie działać prawidłowo. Dokonaj kontroli systemu u przedstawiciela firmy NISSAN.
W przypadku usterki inteligentnego lusterka wstecznego należy bezzwłocznie przełączyć system do trybu konwencjonalnego lusterka wstecznego. Dokonaj kontroli systemu u przedstawiciela firmy NISSAN.
Gdy na obiektyw kamery pada intensywne światło (np. promienie słoneczne lub światła drogowe pojazdów jadących z naprzeciwka), na ekranie inteligentnego lusterka wstecznego mogą zostać wyświetlone promienie lub jasne światło. W takim przypadku należy przełączyć system do trybu konwencjonalnego lusterka wstecznego.
Jeśli na zewnętrznej szybce kamery osiądzie pył, woda lub śnieg, obraz na ekranie inteligentnego lusterka wstecznego może być niewyraźny. Użycie spryskiwaczy i wycieraczek tylnej szyby może poprawić widoczność, w przeciwnym wypadku należy przełączyć system do trybu konwencjonalnego lusterka wstecznego do czasu oczyszczenia szyby.

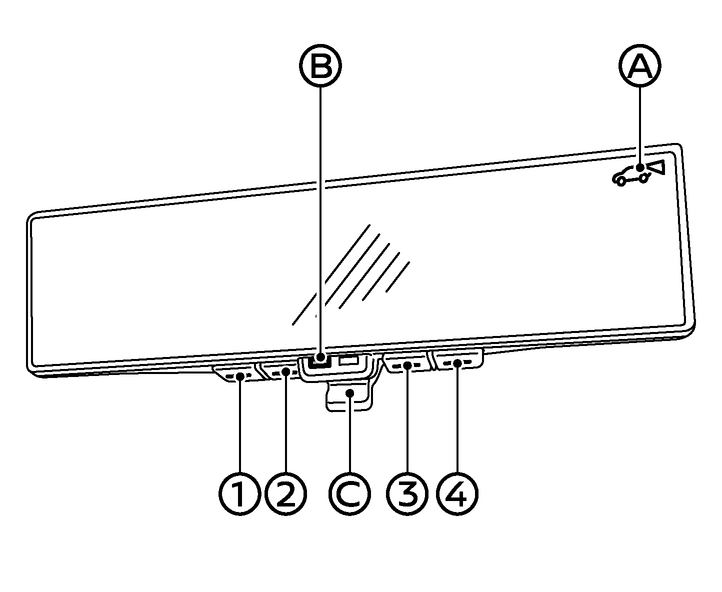

Elementy
- Przycisk MENU
- Drugi przycisk
- Trzeci przycisk
- Czwarty przycisk
- A)Wskaźnik
- B)Lampka kontrolna
- C)Dźwignia wyboru trybu
Inteligentne lusterko wsteczne zapewnia wyraźny obraz z kamery umieszczonej w tylnej części pojazdu. Inteligentne lusterko wsteczne może pracować w jednym z dwóch trybów: trybie konwencjonalnego lusterka wstecznego i trybie inteligentnego lusterka wstecznego (trybie widoku kamery). Te dwa tryby można przełączać za pomocą dźwigni wyboru trybu (C).
Po wybraniu trybu inteligentnego lusterka wstecznego wyświetlany jest wskaźnik (A) i zapala się kontrolka (B). (W przypadku usterki inteligentnego lusterka wstecznego wskaźnik (A) zgaśnie lub nie włączy się po włączeniu trybu inteligentnego lusterka wstecznego).

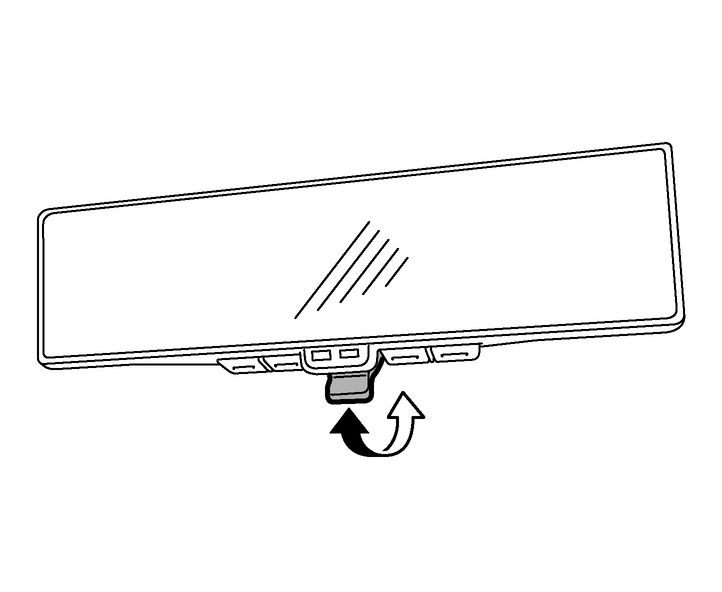

Zmiana trybu
Tryb można zmieniać, gdy włącznik zapłonu pojazdu znajduje się w pozycji ON.
Pociągnij dźwignię wyboru trybu, aby przełączyć się do trybu inteligentnego lusterka wstecznego (trybu widoku kamery).
Popchnij dźwignię wyboru trybu, aby przełączyć się do trybu konwencjonalnego lusterka wstecznego.
Konfiguracja ustawień inteligentnego lusterka wstecznego (obsługa przycisku MENU)
Możliwe jest dostosowanie ustawień ekranu inteligentnego lusterka wstecznego, takich jak jasność, kąt kamery oraz włączenie/wyłączenie wskaźnika tekstowego.
Gdy tryb inteligentnego lusterka wstecznego (tryb kamery) jest włączony, naciśnij przycisk MENU (1), aby wyświetlić menu ustawień. Można ustawiać poniższe elementy:
Jasność
Góra/dół
Lewa/Prawa
Rotacja
Znaczenie
Język
Podświetlenie przycisku
Licencja

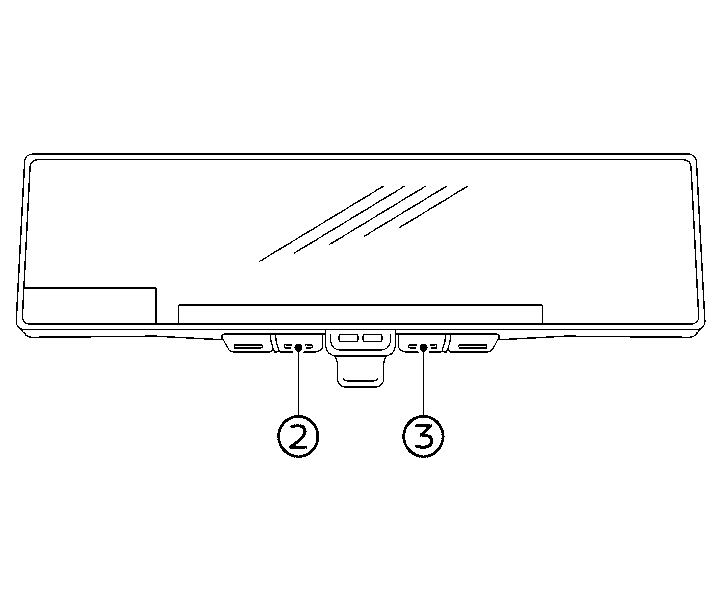

Użyj przycisku (2) lub (3), aby wybrać pozycję, a następnie naciśnij przycisk (4).
Jasność
Jasność wyświetlanego ekranu można zmieniać.
Naciśnij przycisk (2), aby przyciemnić ekran.
Naciśnij przycisk (3), aby rozjaśnić ekran.
Góra/dół
Kąt pionowy kamery wyświetlanego ekranu można zmieniać.
Naciśnij przycisk (2), aby pochylić kamerę w dół.
Naciśnij przycisk (3), aby przechylić kamerę do góry.
Lewa/Prawa
Kąt poziomy kamery wyświetlanego ekranu można zmieniać.
Naciśnij przycisk (2), aby obrócić kamerę w lewo.
Naciśnij przycisk (3), aby obrócić kamerę w prawo.
Rotacja
Kąt rotacji kamery wyświetlanego ekranu można zmieniać.
Naciśnij przycisk (2), aby skręcić kąt kamery w lewo.
Naciśnij przycisk (3), aby skręcić kąt kamery w prawo.
Znaczenie
Wskazanie tekstowe można włączyć lub wyłączyć na ekranie wyświetlacza inteligentnego lusterka wstecznego.
Naciśnij przycisk (2), aby wyłączyć wskazanie tekstowe na ekranie.
Naciśnij przycisk (3), aby włączyć wskazanie tekstowe na ekranie.
Język
Możesz wybrać język komunikatów tekstowych na ekranie inteligentnego lusterka wstecznego.
Wybierz język, naciskając przycisk (2) lub (3). Ustawienie języka zostanie zachowane nawet po ponownym uruchomieniu silnika.
Podświetlenie przycisku
Umożliwia włączenie lub wyłączenie podświetlenia przycisków.
Naciśnij przycisk (2), aby wyłączyć podświetlenie.
Naciśnij przycisk (3), aby włączyć podświetlenie.
Licencja
Wyświetlane są informacje o licencji.
Środki ostrożności dotyczące systemu inteligentnego lusterka wstecznego
Długotrwałe użytkowanie systemu przy wyłączonym silniku może spowodować rozładowanie akumulatora.
Nie należy montować anteny ani urządzeń bezprzewodowych w pobliżu inteligentnego lusterka wstecznego. Fale elektromagnetyczne emitowane przez urządzenie bezprzewodowe mogą spowodować zakłócenie obrazu inteligentnego lusterka wstecznego.
Nie należy naciskać przycisków ze zbyt dużą siłą ani zbyt mocno manipulować dźwignią, ponieważ może to spowodować usterkę systemu lub inteligentnego lusterka wstecznego.
Nie należy obracać korpusu inteligentnego lusterka wstecznego o więcej niż 20° w poziomie i 30° w pionie. Może to spowodować uszkodzenie inteligentnego lusterka wstecznego.
Nie należy poddawać korpusu inteligentnego lusterka wstecznego silnym wstrząsom. Może to spowodować usterkę systemu.
Nie należy zaczepiać ciężkich obiektów o kamerę ani obudowę kamery umieszczonej w tylnej części pojazdu. Może to spowodować odczepienie kamery lub usterkę systemu.
Jeśli widoczność ekranu inteligentnego lusterka wstecznego jest słaba wskutek silnego światła zewnętrznego, należy przełączyć lusterko do trybu konwencjonalnego lusterka w celu zapewnienia lepszej widoczności.
Gdy na ekranie inteligentnego lusterka wstecznego wyświetlane są reflektory diodowe LED, obraz może migać. Jest to normalne.
Wskutek rozproszonych odbić otoczenia zewnętrznego obraz na ekranie może migać. Nie jest to usterka.
Szybki ruch obiektu może nie zostać wyświetlony na ekranie widoku kamery. Nie jest to usterka.
Włączaj reflektory o zmierzchu, w tunelu itp. Po włączeniu reflektorów wyświetlacz i systemy kamer automatycznie przełączają się na tryb nocny, co może zapobiegać oślepianiu.
Ekran w trybie inteligentnego lusterka wstecznego (tryb widoku kamery) różni się od widoku konwencjonalnego lusterka wstecznego. Odległość obiektów widzianych na ekranie może być inna od odległości rzeczywistej. Nie należy polegać wyłącznie na widoku z inteligentnego lusterka wstecznego. Aby uniknąć wypadków, zawsze polegaj na własnych umiejętnościach.
Tuż po zmianie trybu pracy inteligentnego lusterka wstecznego mogą występować problemy ze skupieniem wzroku na obrazie widocznym na ekranie/w lusterku. Należy zachować ostrożność podczas korzystania z inteligentnego lusterka wstecznego do momentu adaptacji wzroku do wybranego trybu. Jeśli zachodzi konieczność zmiany ostrości widzenia, zalecane jest stosowanie okularów o soczewkach wieloogniskowych.
W zależności od stanu kierowcy skupienie się na widoku z kamery może zająć trochę czasu.
Jeśli jasność obrazu z kamery jest ustawiona na zbyt wysoki poziom, może to powodować zmęczenie oczu podczas jazdy. Należy odpowiednio dostosować jasność.
Podczas deszczu należy używać tylnej wycieraczki. Jeśli obraz z kamery jest niewyraźny pomimo używania tylnej wycieraczki, należy sprawdzić pióro wycieraczki tylnej szyby pod kątem zużycia.
Podczas używania wycieraczki tylnej szyby obrazy na ekranie mogą migać. Nie jest to usterka.
W przypadku zaparowania tylnej szyby należy usunąć zaparowanie poprzez włączenie ogrzewania tylnej szyby. Do momentu pełnego odparowania tylnej szyby używać trybu konwencjonalnego lusterka wstecznego.
Ekran inteligentnego lusterka wstecznego może się rozgrzewać. Nie jest to usterka.
Kolor obiektu znajdującego się w oddali lub w ciemności może być trudny do rozpoznania. Nie jest to usterka.
Gdy temperatura jest wysoka, jasność może ulec zmniejszeniu lub obraz może nie być wyświetlany na ekranie kamery. Nie jest to usterka.
Gdy temperatura jest niska, obraz na ekranie kamery może być zniekształcony. Nie jest to usterka.
Konserwacja systemu (inteligentne lusterko wsteczne)
Należy utrzymywać w czystości lusterko i tylną szybę w okolicy kamery.
Czyścić lusterko i obiektyw kamery suchą, miękką ściereczką.
Do czyszczenia tylnej szyby w okolicy kamery używać miękkiej ściereczki zamoczonej w wodzie z dodatkiem neutralnego detergentu. Następnie wysuszyć suchą, miękką szmatką.
Jeśli obraz na ekranie inteligentnego lusterka wstecznego jest niewyraźny pomimo oczyszczenia tylnej szyby w okolicy kamery, szyba może być pokryta warstwą oleju. Oczyścić tylną szybę przy użyciu środka do czyszczenia osadów oleju.
Nie używać alkoholu, benzyny, rozpuszczalników ani podobnych substancji do czyszczenia lusterka i obiektywu kamery. Spowoduje to odbarwienie, pogorszenie działania lub usterkę systemu.
Nie zakrywaj przedniej części lusterka. Może to utrudnić regulację jasności lub przełączanie obrazów na ekranie kamery.
Nie należy umieszczać na szybie tylnej w pobliżu kamery naklejek (nawet przezroczystych).
