Nissan Juke Hybrid 2024 Instrukcja obsługi Nissana
7.3.2.3. Widok boczny z przodu

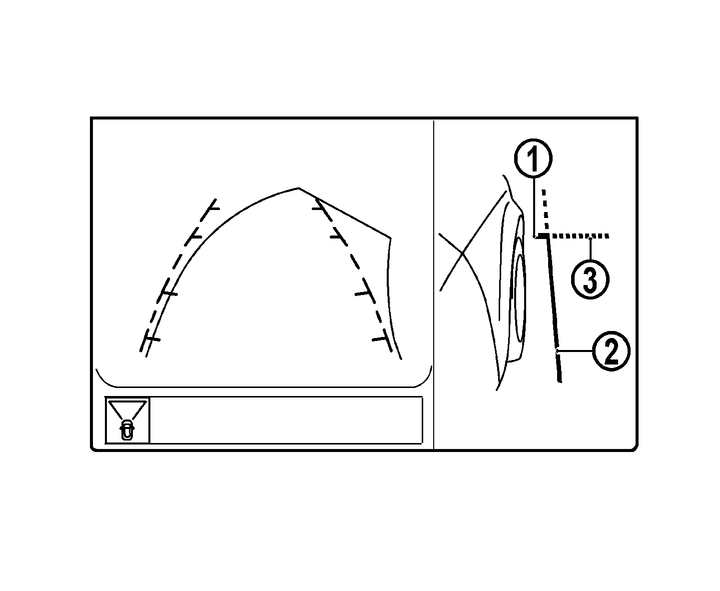

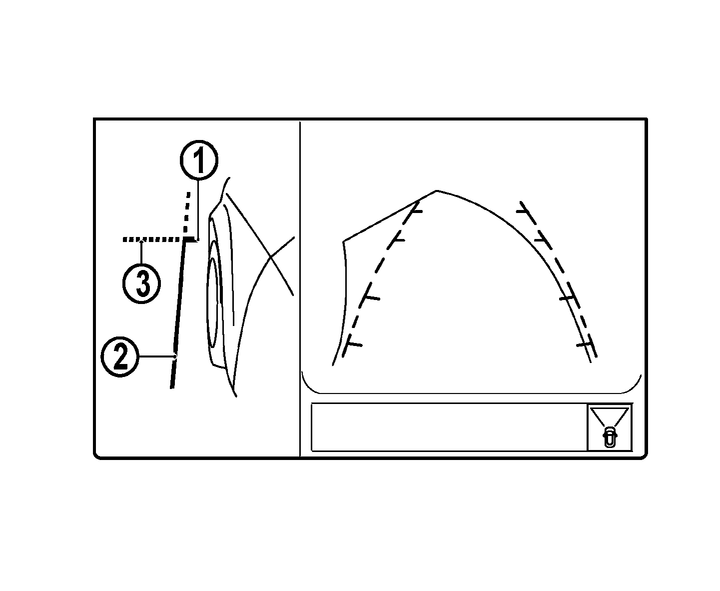

Linie prowadzące
Rzeczywista odległość od obiektów może się różnić od wyświetlanej.
Na monitorze wyświetlane są linie prowadzące, które wyznaczają szerokość i przód pojazdu.
Linia przednia (1) wyznacza przednią część pojazdu.
Linia boczna (2) wyznacza szerokość pojazdu wraz z lusterkami zewnętrznymi.
Przedłużenia (3) linii przedniej (1) i bocznej (2) są przedstawione zieloną linią przerywaną.
Panoramiczny widok z tyłu pojazdu
Widok z przodu/tyłu pojazdu zapewnia normalny widok na podzielonym ekranie, natomiast panoramiczny widok z tyłu pojazdu umożliwia oglądanie szerszego obszaru na całym ekranie oraz kontrolę martwych kątów po prawej i lewej stronie pojazdu.

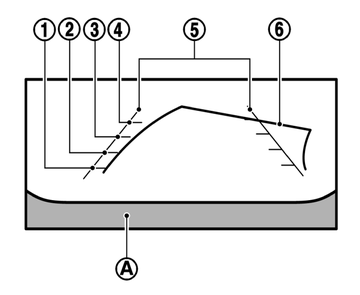

Linie prowadzące odległości -
Wskazują odległości od nadwozia pojazdu.
Linia czerwona : około 0,5 m (1,5 ft)
Linia żółta : około 1 m (3 ft)
Linia zielona : około 2 m (7 ft)
Linia zielona : około 3 m (10 ft)
Linie prowadzące szerokości pojazdu
Wskazują przybliżoną szerokość pojazdu.
Linie przewidywanego toru jazdy
Wskazują przewidywany tor jazdy podczas manewrowania pojazdem. Linie przesuwają się w zależności od stopnia skrętu kierownicy. Linie przewidywanego toru jazdy w trybie panoramicznego widoku z tyłu nie są wyświetlane, gdy kierownica ustawiona jest w pozycji do jazdy na wprost.
